HLW系列寬度測量儀
HLW系列寬度測量儀是利用光學遠心投影原理，在扁平材料加工流水線上測量材料的寬度。材料從背面被均勻光源照明;在對面，一個光傳感器檢測材料邊緣產生的明/暗轉換的位置。由于該系統產生一個平行的光學投影材料的邊緣，測量是穩定的，即使相對于軋制線有一定的材料移動。這一原理允許在不同寬度材料上獲得高精度的測量數據。
所有光電元件都安裝在重型機械框架內，通常外形為叉形結構，適合在惡劣的工業環境下工作。

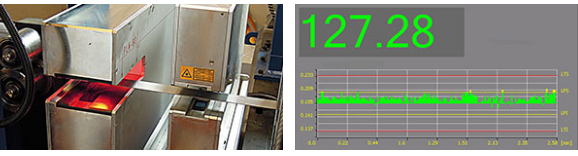

測量結果以數字和圖形的形式顯示在操作員面板上，并立即通知是否厚度超差，同時作為控制報告，自動生成并通過以太網發送到服務器。
針對窄材料，一個由一對發射器/接收器構成的單測頭可以探測到兩邊的過渡，并且在材料類型改變的情況下提供寬度的測量，而不需要重新定位。如果不是大的材料，兩個有一定讀取區域的傳感器是必要的，每個材料的邊緣都有一個傳感器來覆蓋整個測量范圍。這兩對測頭可以是固定的或是移動的，有手動或電驅動平臺。在這兩種情況下，寬度測量都是通過計算兩種明/暗轉換的位置之間的距離來計算的。

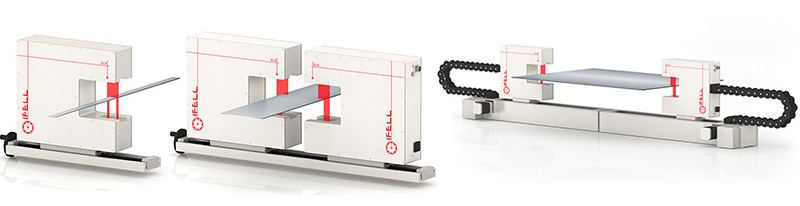

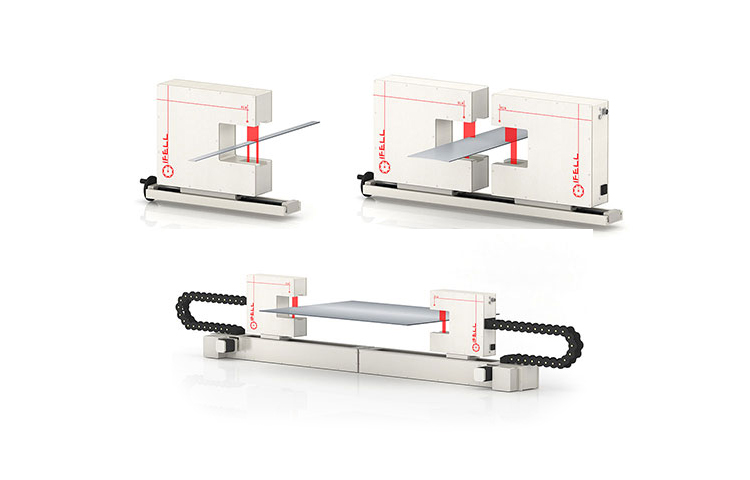

HLW測寬儀有三種不同的配置:單頭標準型號，測量范圍可達75毫米;雙頭型，手動設定，測量范圍可達250mm;雙頭模型與電動設置和測量范圍高達2000毫米。特殊型號可定制。
